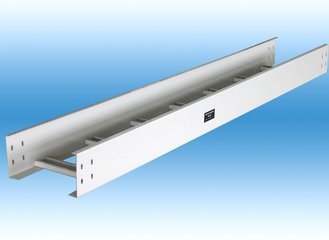

電纜橋架是一種閣樓設備，主要是作為各種建筑物和管廊之間的一個橋梁，電纜橋架的結構也是多種的，主要分為槽式、托盤式和梯架式、網格式等等，該設備是由支架、托臂和安裝附件等組成。電纜橋架結構簡單,造型美觀、配置靈活和維修方便等特點。

機械強度高，它既有金屬橋架的剛性又有玻璃鋼橋架的韌性，耐腐蝕性能好、抗老化性能強、造型美觀、安裝方便、使用壽命長。環氧樹脂及環氧樹脂復合型電纜橋架適合在強腐蝕環境、大跨距、重載荷條件下使用。

環氧樹脂及環氧樹脂復合型電纜橋架型號編制從結構上分：

1、槽式（C）

2、梯級式（T）

3、托盤式（P）

環氧樹脂及環氧樹脂復合型電纜橋架規格的選擇：

電纜填充率不超過標準規定值，動力電纜可取40-50%，控制電纜可取50-70%。另外，需預留10-25%的工程發展余量，橋架橫截面積的選擇見下表。各種彎通及附件應符合工程布置條件，并與橋架配套。

電纜橋架除包括其自身的重量外，還應包括其所能承受的電線電纜的機械負載，工作均布載荷應不大于所選擇載荷等級額定均布載荷。電纜橋架在承受額定均布載荷時，其相對撓度環氧樹脂及環氧樹脂復合型的不宜大于1/200。

電纜橋架規格選擇：

1、不銹鋼電纜橋架的寬度和高度就按下表選擇，并應符合電纜填充率不超過有關標準規范的規定值，動力電纜可取40-50%，控制電纜可取50-70%，另外需予留10-25%的式程發展余量。

2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。

3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。
