方式表明結構方式（用中文一個漢語拼音的大寫字母T為梯級式P為托盤式，C為槽式ZH為組合式。類別表明類別品種序號（用阿拉伯數字加英語字母表明）標準表明標準或標準序號（用阿拉伯數字表明）為相應的電纜根數G應小于電纜橋架的答應載荷。

電纜橋架規格表示方法及使用注意事項

    注意事項，型電纜橋架設備的大載荷支撐距離應小于答應載荷和支撐跨距，挑選電纜橋架寬度時應留有必定的備用空位，以便為往后增加電纜用，當電力電纜和操控電纜較少時，可同一電纜橋架設備，但心要用隔板將電力電纜和操控電纜離隔敷設。

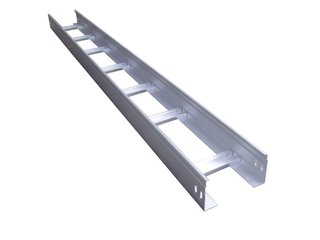

鍍鋅鋼制橋架

    電纜橋架水平敷設時，橋架之間的連接頭應盡量設置在跨距的1/4左右處，水平走向的電纜每隔2米左右固定一下，筆直走向的電纜每隔1.5米左右固定一下。

    電纜橋架設備應有牢靠接地如使用橋架作為接地干線，應將每層橋架的端部用16mm2軟銅線聯接（并聯）起來，與總接地干線相通，長距離的電纜橋架每隔30--50米接地一次。

    電纜橋架設備除需屏蔽裝保護罩外，在室外設備時應在其頂層加裝保護罩，避免日曬雨淋，對如需焊接設備時，焊件四周的焊縫厚度不得小于母材的厚度，焊口有必要防腐處理。

它作為電纜敷設用的支撐承載構件，需習氣各種荷載和檔距條件，滿足力學功用要求，且具有結構合理耗材較少的經濟性，它一般用于多根電纜的團體敷設電纜就位工作后，往往難以對金屬橋架進行表面防腐處理，因此有必要事前對其施以工廠化一次性表面防腐處理，且要按相應的環境規矩較嚴峻的定量的技術要求。

    用于發電廠石化冶金企業或重要建筑設施等安性期望較高的工程。往往還需從防止電纜著火延燃或耐火要求。來考慮橋架質料選擇和結構辦法。橋架結構系統含有不同的分類和系列品種組件，因此既需按工程運用條件合理選擇又要求產品符合相應的技術特性容許公差等技術目標。

    縱觀以前的工程實踐，雖然大都電纜橋架的運用富有成效，但也不時出現少數質量問題比方組裝運用后發生垮坍，短短幾年就出現嚴峻腐蝕，有的質料防火和耐火功用差，有的工程選型不當構成嚴峻缺陷，有些橋架產品質料差加工粗糙焊點不牢防腐層附著量不均勻和附著力不可。等等究其原因，是不嚴峻履行技術規范和短少法定認證。

    金屬制橋架應有防腐處理對用于大容量發電廠等布滿配備場所或重要回路的鋼制橋架，側重一次性防腐處理的耐久性，對強腐蝕環境，舉薦采用熱浸鋅當然熱浸鋅電纜橋架的費用是寶貴的，但相對于特定環境中的性價比來說，熱浸鋅橋架無疑是能發揮其大成效。

鍍鋅鋼制橋架
