密集母線槽安裝高絕緣、耐電弧、耐火焰的高強度絕緣板作為連接附件，并緊固帶絕緣套管的螺栓。為了滿足母線槽的搭接面積，螺栓孔與螺栓之間的間隙較小。因為絕緣套管是加在母線槽的螺栓上的，所以間隙比較窄。當兩段母線槽與主母線連接時，兩段母線的軸線應嚴格保持在一條中線上，兩段母線與絕緣板的螺栓孔應完全對準。螺栓上緊時，各螺栓應依次均勻上緊。

密集母線槽在電力系統中的優點是什么

　　安裝前后檢查母線設備絕緣，比較母線槽絕緣是否因安裝質量問題而降低。插入式母線槽與母線的連接采用高絕緣、耐電弧、耐火焰的高強度絕緣板作為連接附件，并用帶絕緣套的螺栓緊固。根據規范要求，為滿足母線搭接面積，螺栓孔與螺栓間隙較小，由于母線槽螺栓增加絕緣套管，間隙較窄。因此，在連接兩條母線的主母線時，兩條母線的軸線應嚴格保持在一條中線上，母線的螺栓孔與兩條母線的絕緣板應完全對準。螺栓上緊時，各螺栓受力依次均勻。

　　此安裝是為了防止螺栓上的絕緣套管在安裝過程中受到剪切力的損壞。在工程施工管理過程中，發現了因螺栓絕緣套管應力損傷而導致母線槽絕緣降低的案例。母線外殼用于接地連接，能滿足接地要求。然而，當所有母線外殼都涂漆時，兩個母線槽須通過電線與接地螺栓連接。

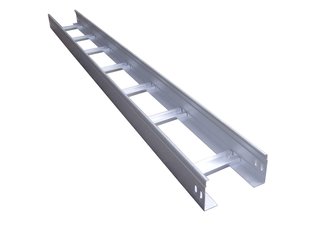

電纜槽式橋架

　　密集母線槽側板端部粘貼雙面膠帶。為安起見，膠帶必絕緣，使側板端部不易損壞母線絕緣層。粘貼絕緣膠帶時，絕緣膠帶雙面膠帶應超過側板端部一定長度，一般為5mm，長度應與側板高度相同。側板中間每隔3分米粘貼一道絕緣膠條，其長度也應與側板高度一致。

　　在組裝過程中，如發現母線外殼端部不平，應用木錘或橡皮錘敲擊，緩慢調整，不要用力過大，以免損壞。當母線長度不同時，注意調整兩端距離，兩端誤差平均分配。母線及側板固定后，仔細檢查母線槽內有無螺釘、螺母及雜物，然后蓋上蓋板。母線側及蓋板螺栓應鎖緊，不得遺漏。
